[新品] 35KV柱上安裝真空斷路器(ZW32-40.5/1250-25)

供應商參考報價:面議
  供應商信息
·  [陜西省] 加為商業伙伴
  發送站內消息
聯系人: 匡龍:18049080100
所在城市: 陜西省 西安市
詳細地址: 西安經濟技術開發區
聯系我們 更多產品

詳細信息

 35KV柱上開關   ZW32-35柱上真空斷路器



一,ZW32-40.5型戶外高壓真空斷路器采用了獨特設計的一體式固封極柱和高可靠性的操作機構。該裝置主要應用于中壓架空線電網,作為分、合負荷電流、過載電流、短路電流之用。

u極高的可靠性

u在整個壽命期間完全免維護

u具有高機械壽命和電壽命

u整機體積小,重量輕,便于安裝

二, 使用條件

182tvc午夜福利 ¨周圍空氣溫度:-30℃~+60℃;

¨海拔高度:不超過3000米;

182tvc午夜福利 ¨風速不超過34m/s;

¨來自開關設備和控制設備外部的振動或地動是可以忽略的;

¨污穢等級:Ⅳ級;

182tvc午夜福利 ¨儲存溫度-40℃~+85℃。

三, 斷路器的主要技術參數

斷路器的主要技術參數

182tvc午夜福利 序號                             項 目                                               單位                                             數值

182tvc午夜福利 1                                   額定電壓                                         KV                                               40.5

2                                   額定電流                                          A                                                 630/1250

3                                   額定頻率                                         Hz                                               50或60

182tvc午夜福利 4         工頻耐壓1min(濕)(干)相間、對地/斷口      kV                                              8095/95

5          雷電沖擊耐受電流(峰值)相間、對地/斷口       kV                                                   185

182tvc午夜福利 6                                  開斷電流                                             kA                                              25/31.5

182tvc午夜福利 7                    額定短路關合電流(峰值)                          KV                                                  63/80

182tvc午夜福利 8                       額定峰值耐受電流                                       kA                                                   63/80

9                      4S短時耐受電流                                           kA                                                    25/31.5

10                     額定短路電流開斷次數                               次                                                      30

182tvc午夜福利 11                       機械壽命                                                      次                                                     10000

12                       機構控制電壓                                              V                                                      AC/DC220

四,斷路器的主要機械參數

182tvc午夜福利 序號                                    參數名稱                                  單位                                                       數據

1                                          觸頭開距                                  mm                                                       16±1

182tvc午夜福利 2                                          觸頭超行程                              mm                                                        4±0.5

182tvc午夜福利 3                                          分閘速度                                   m/s                                                       1.4-1.8

4                                          合閘速度                                   m/s                                                        0.4-0.8

5                                         觸頭合閘彈跳時間                     ms                                                            ≤5

6                                         相間中心距離                              mm                                                       600±2

182tvc午夜福利 7                                         三相分合閘不同期性                   ms                                                         ≤2

8                                         各相導電回路電阻                       μΩ                                                        <80

9                                          合閘時間                                      ms                                                        25~45

182tvc午夜福利 10                                        分閘時間                                     ms                                                         20~45

11                                          重量                                            Kg                                                            約250

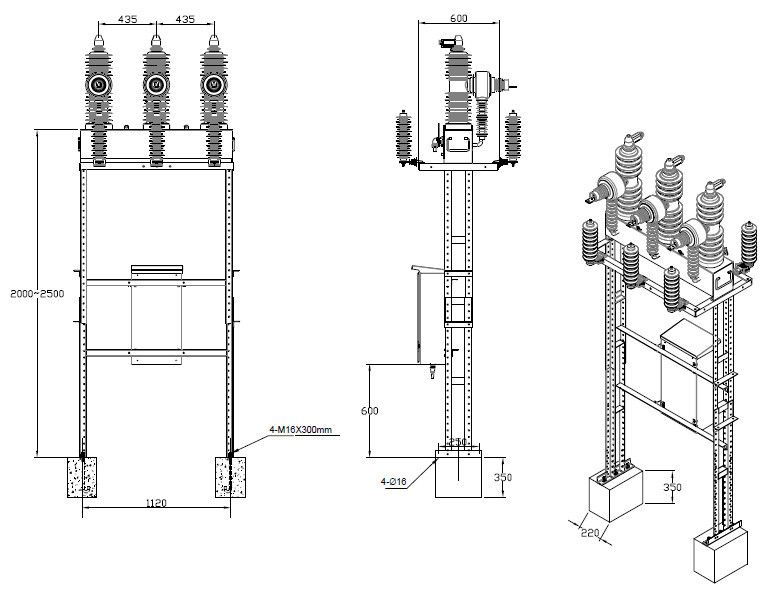

182tvc午夜福利 TKRCW-40.5外形尺寸圖





182tvc午夜福利 TKRCW-40.5主要保護邏輯

電流速斷保護

限時電流速斷保護

過電流保護

反時限過流保護

零序過流保護

SOG功能

重合閘

182tvc午夜福利 相間合閘加速保護

相間充電保護

過負荷保護

相間負序一段過流保護

相間負序二段過流保護

過電壓保護

低電壓保護

零序電壓保護

182tvc午夜福利 其他輔助保護如:

方向保護

重瓦斯保護

高溫保護

TKRCW-40.5成功安裝案例
